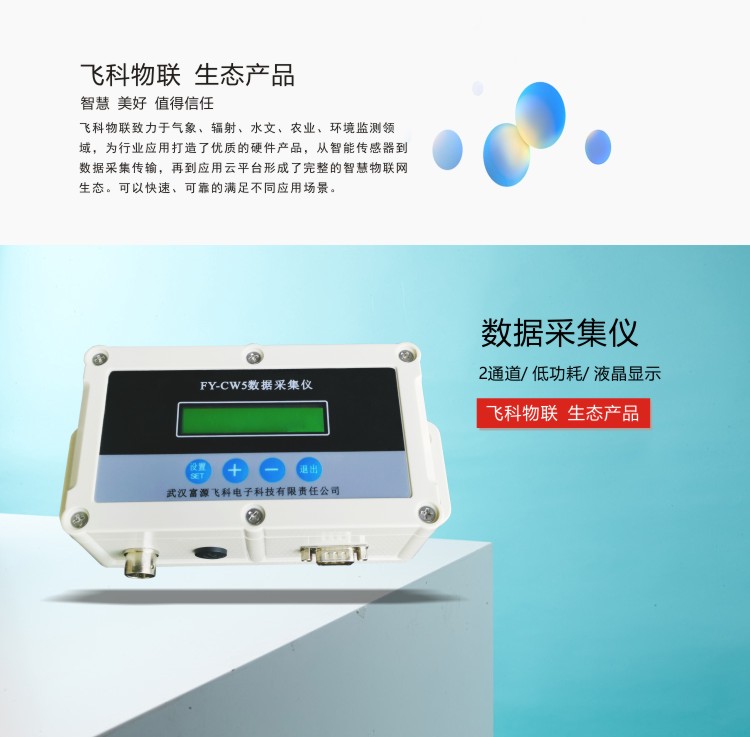

產品簡介
FY-CW5型二通道氣象參數采集儀是一款集氣象數據采集、存儲、傳輸和管理于一體的氣象數據采集儀器。本儀器具有2路數據采集接口，可接入風速、風向、溫度、相對濕度、土溫、土濕、雨量、氣壓、蒸發、輻射等氣象氣象傳感器，氣象參數可根據需要進行配置；人性化的人機界面接口操作簡單可靠；內置大容量存儲器可存儲一年以上的氣象數據，并具有掉電數據保存功能，還可定制U盤外部數據存儲器，實現數據的海量存儲；具備RS232、RS485等多種通訊接口實現數據遠傳，開放式通訊協議，方便用戶實現系統集成或二次開發。
功能特點

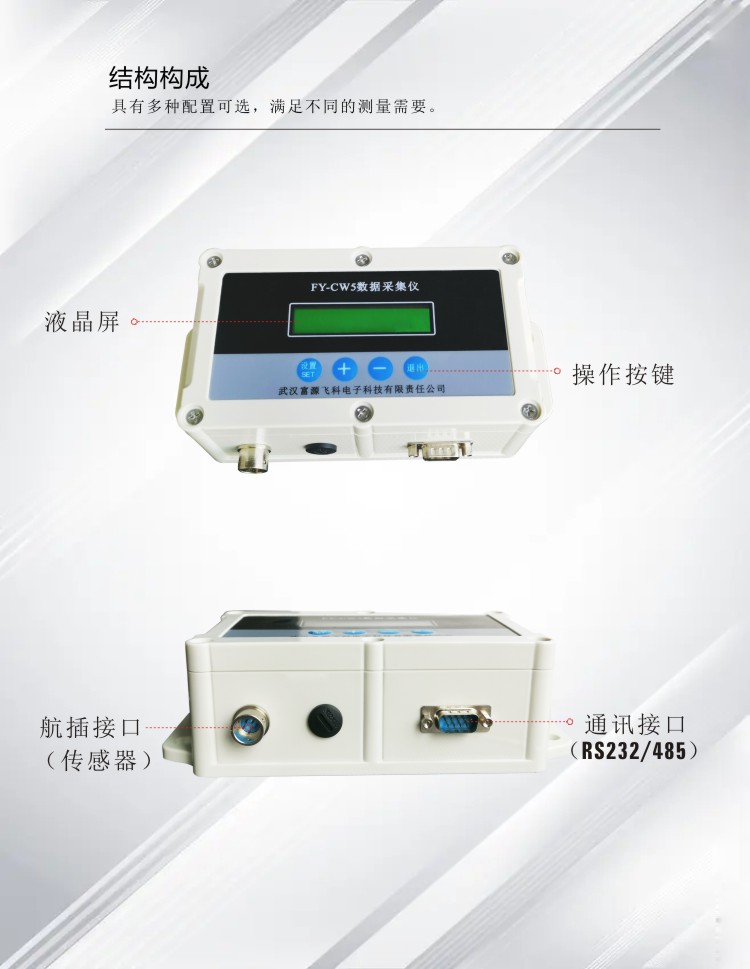

低功耗液晶屏，字符展示，界面操作簡潔。
可因地制宜選擇4G（全網通）、RS485或網口等上傳方式

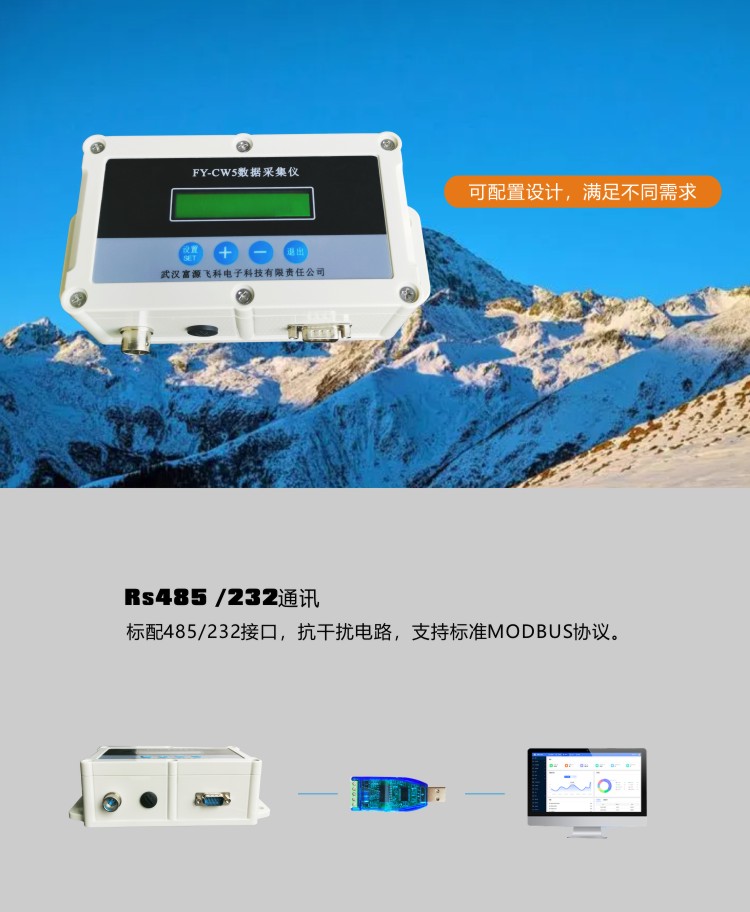

具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
具有1路RS485數字輸入通道，可采集符合標準ModBus-RTU協議的485設備的數據，可實現數據、命令雙向傳輸。
具有2路模擬量輸入通道，可采集4~20mA、0~5V、0~10V輸出的設備。
具有2路開關量輸入通道，可采集開關量電壓輸出范圍0~5V的設施工作狀態。
具有4路繼電器輸出，可接外設擴展到4路，支持平臺、自動、定時等控制模式。

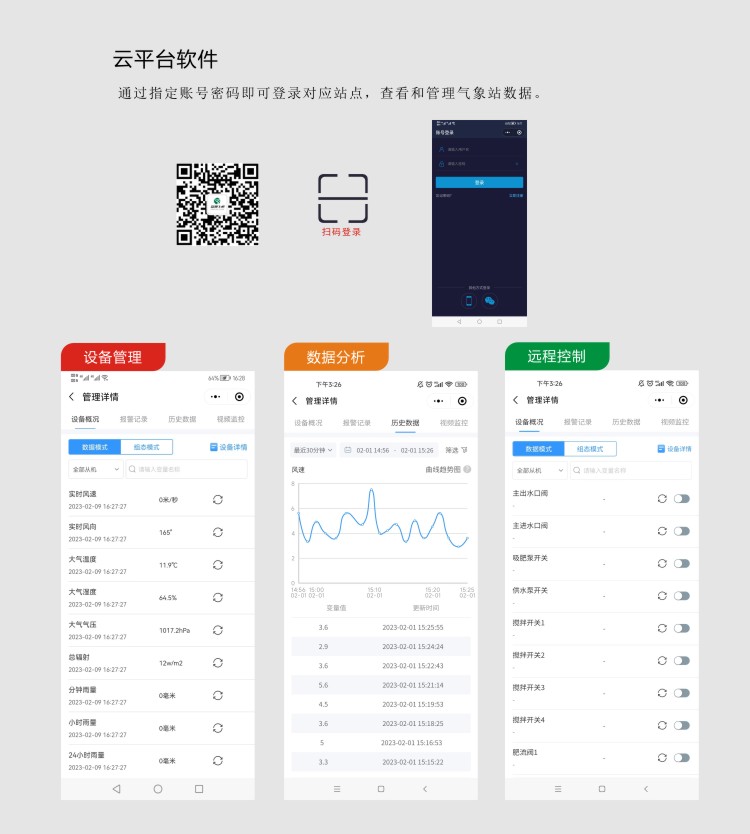

可通過手機配置軟件進行配置和查看、分析歷史數據。
可外接1路室外LED顯示屏。
設備可設上下限，超限醒目提示，關聯繼電器、聲光報警器。
可選配聲光報警器，支持超限報警。
支持我司提供的多款免費軟件平臺、用戶也可以自己開發平臺。
可選配直流、交流或太陽能供電。
設備支持透傳指令。
設備支持二次開發。
IP65防水等級，可常年工作于室外。
技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通訊接口 |
4G |
通過4G方式上傳數據 |
|
LORA |
通過無線LORA方式上傳數據 |
|
|
NB-iot |
通過無線NB方式上傳數據 |
|
|
RJ45 |
通過網口上傳數據 |
|
|
RS485 |
通過RS-485上傳數據（規約可選） |
|
|
RS232 |
通過RS-232上傳數據（規約可選） |
|
|
485數字輸入通道 |
1路 |
主站采集接口 |
|
模擬量輸入通道 |
2路 |
采集范圍：4-20mA、0-5V、0-10V |
|
頻率量輸入通道 |
2路 |
開關量輸入，幅值0-5V |
|
LED屏顯示接口 |
1路 |
戶外LED顯示屏，尺寸可定制 |
|
液晶顯示 |
16x2 |
低功耗液晶屏 |
|
繼電器輸出 |
4路 |
繼電器容量：250VAC/24VDC 10A |
|
本繼電器可關聯到任意節點的上下限，用作報警或自動控制 |
||
|
功耗 |
0.2W |
主機未接負載時功耗 |
|
供電 |
DC10-14V |
寬電壓直流供電 |
|
存儲容量 |
4M |
標準內置存儲 |
|
SD卡 |
8G |
擴展存儲 |
|
設備地址 |
1-255 |
設置本機通訊地址 |
|
存儲間隔 |
1-240min |
設置歷史數據存儲間隔 |
|
工作溫度 |
-40~80℃ |
主機電路工作溫度 |
|
工作濕度 |
0-100%RH |
主機電路工作濕度 |
